2019年12月20日

オンユーファクトリー オリジナルウーファーボックスのご紹介

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 7

バスレフ型ウーファーボックスの製作です。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ CAD図面 1

まずはCADで設計します。

最近はバスレフボックスの設計アプリ的なものがあって、ボックスのサイズやポートの幅、ポートの長さ、F0の狙う周波数等を入れればいいので設計が楽です。



オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ CAD図面 2

そして切り出す板のサイズに配置しNCルーターで切り出します。



オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 1

こんな感じに積み上げて組み立てます。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 2

生地を巻いてアクリルを挟んでウーファーを取り付けて完成。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 3

車のトランクのサイズ、ウーファーのサイズに合わせてワンオフでも作成します。

オンユーファクトリー onufactory サブウーファー サブウーハー バスレフ ポート ロックフォード フォーカル カーオーディオ カスタムカーオーディオ BOX 4

車に乗せるとこんな感じ。

ラゲッジスペースの一角にさり気なく収まる感じですね。

ご注文承ります。

2019年12月18日

三菱エクリプスクロスにダイヤトーンG500インストール

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 車

今回はダイヤトーン2wayスピーカーDS-G500をドアパネルとAピラーを加工して製作します。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル CAD

写真の上からCADでデザイン。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 外枠デザイン

ドアパネル下半分を作り変えます。
まずはデザイン図面から外枠をNCルーターで切り出して成形。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル バッフル面角度付け

ミッドバスはドアにスラントバッフルにてインストール。

結構角度つけてます。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 背圧抜け

今回のスピーカーバッフルは硬質PVCを使います。
スピーカー裏は背圧を逃がすため開口を開いてます。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 柱立て

隙間に柱を立てて基本の骨組みを作りパテを盛って形成します。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 塗装

パテ盛りの写真撮り忘れましたw。

バッフルはピアノブラック塗装。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 完成アップ

外枠に生地を巻いてドアパネルが完成。

オンユーファクトリー onufactory 三菱エクリプスクロス Aピラー ツィーター埋め込み リング

ツィーターリングも硬質PVCで。

オンユーファクトリー onufactory 三菱エクリプスクロス Aピラー ツィーター埋め込み 柱立て

Aピラーにリングを固定して柱を立ててパテ盛り。

オンユーファクトリー onufactory 三菱エクリプスクロス Aピラー ツィーター埋め込み パテ盛り

パテを削って形成し、生地を貼ります。

オンユーファクトリー onufactory 三菱エクリプスクロス アウターバッフル スラントバッフル 完成全体

ピラーの生地は黒のジャージクロスで今風に。

そして完成。

オンユーファクトリー onufactory 三菱エクリプスクロス Aピラー ツィーター埋め込み 完成全体 正面

フロントスピーカーがすべて同じ方向に向くよう角度付けしてます。

ドアスピーカーには白色LEDにアクリルを挟んで明るすぎない間接照明的なイルミネーションもプラス。



2019年9月12日

ユナイテッドサウンドサミット2019

海辺でユナイテッドサウンドサミット



先日ユナイテッドサウンドさん主催のイベントに参加して来ました(^ ^)

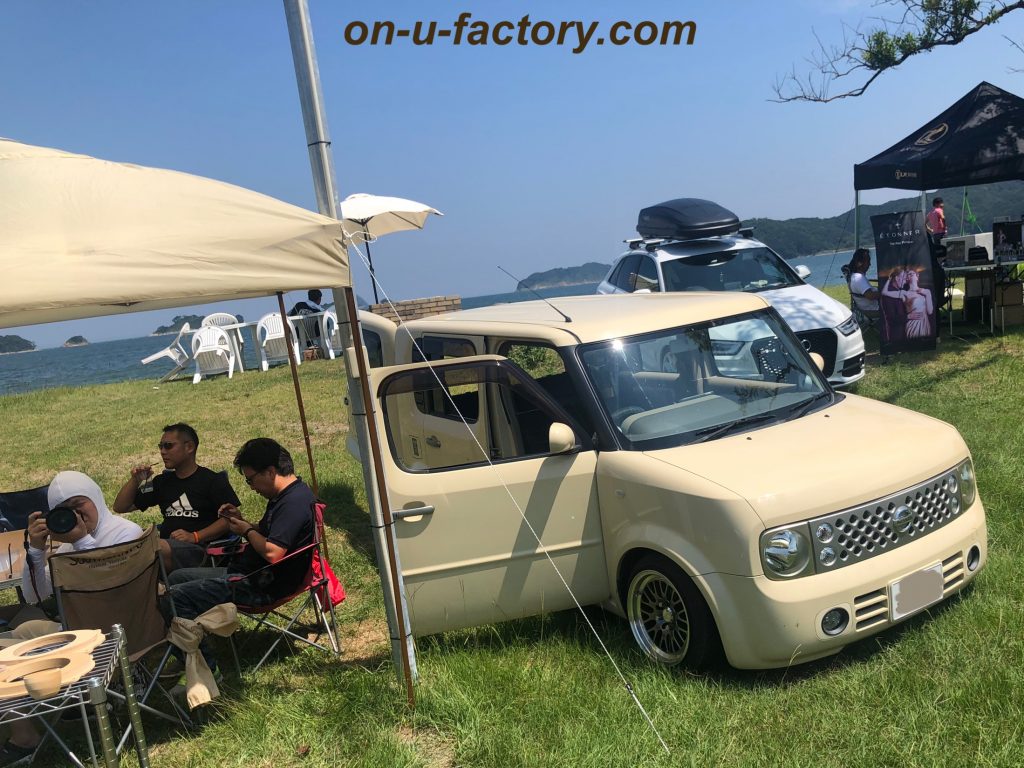

キューブのサウンドを聞きながらバーベキュー



伊勢のビーチでまったりとオーディオの音を聞きながらBBQを楽しみましょう的なゆるい感じのイベント。

ブースにはオンユーファクトリーのデモカー2台と、

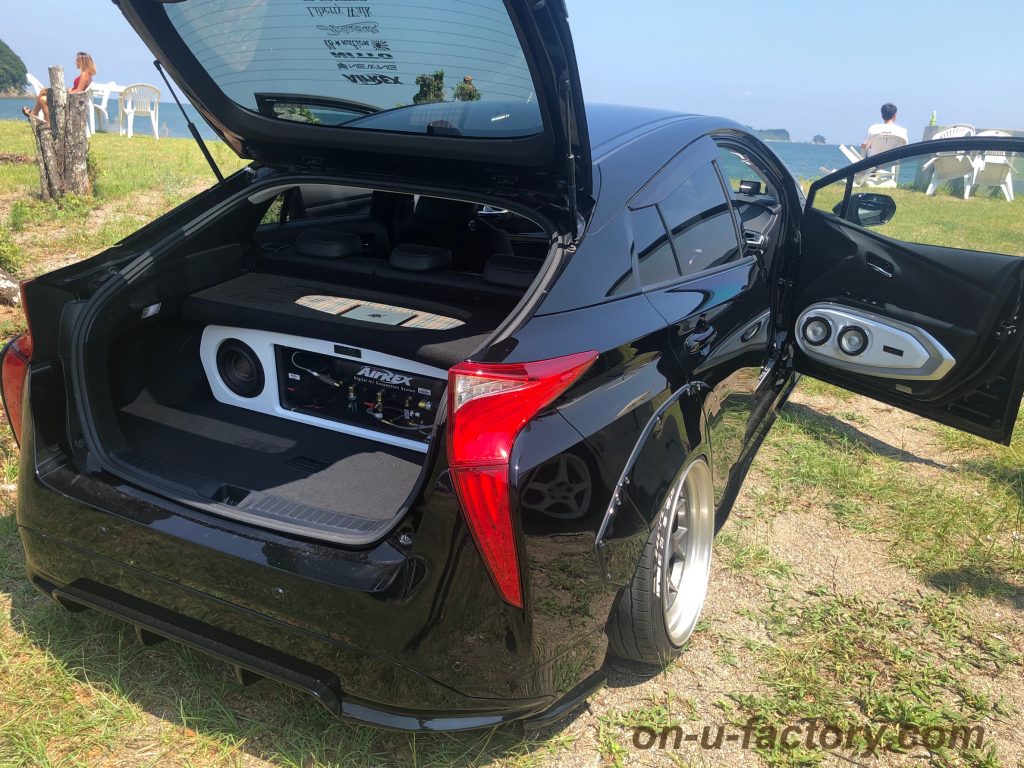

高音質50プリウス ESX massive audio



徳島から参加のユキオちゃん50プリウス。

トランクにはESXのXE6440-DSP & massive audio HIPPO64のSWをインストール。

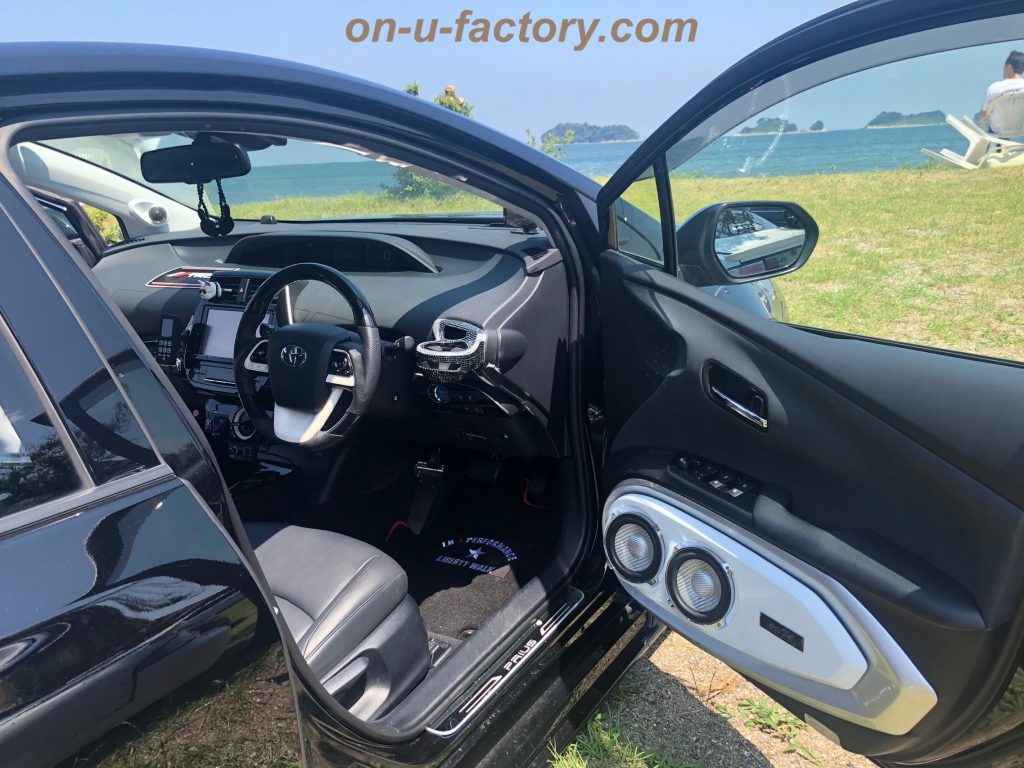

50プリウス PHDダブルミッドバススピーカー



フロントドアとピラーにはPHD AF5.1 PROをダブルミッドでアウターバッフルにインストール。

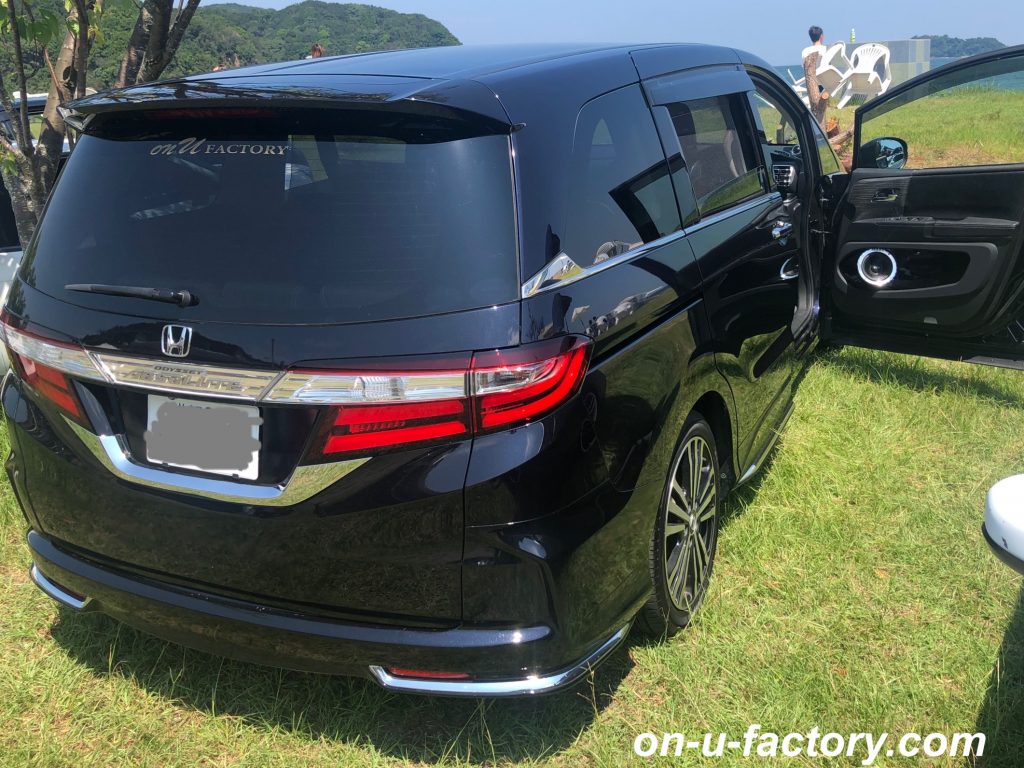

RC1オデッセイ スラントアウターバッフル



京都から参加のエマやんRC1オデッセイはVOXYからの乗換えで前日まで制作してましたσ(^_^;)

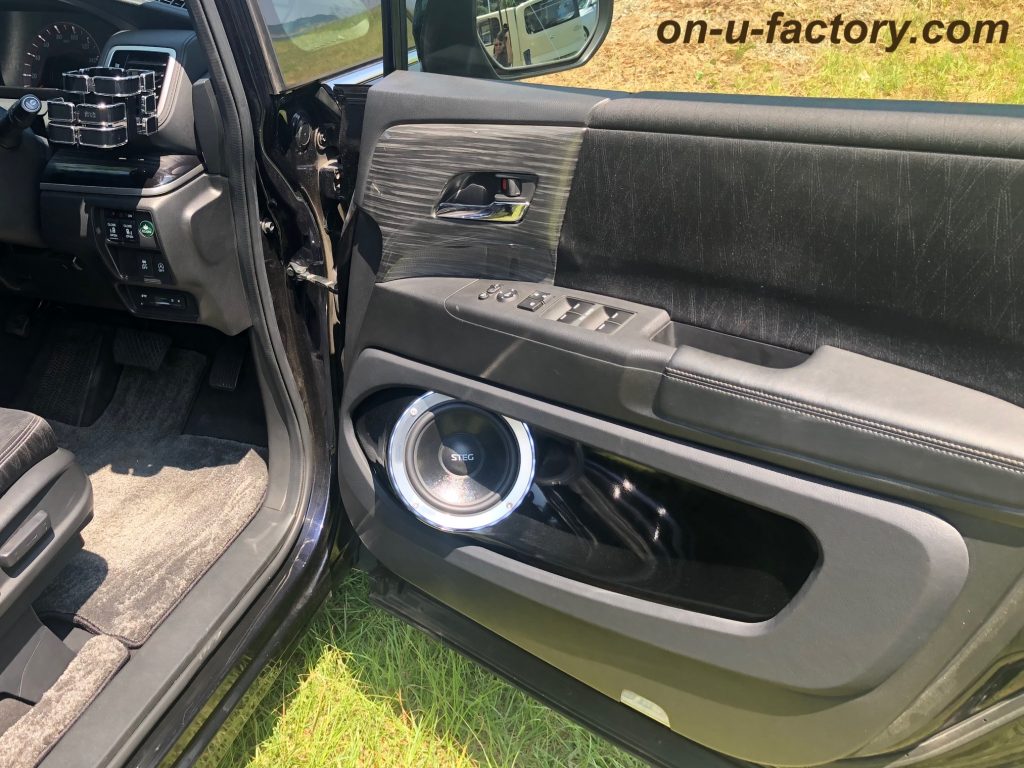

RC1オデッセイ STEGミッドバススピーカー



ドアとダッシュにはSTEGのST650C2wayスピーカーをセンターウーファーにはST-W10RSをインストール。

audisonのVRとMTXのアンプで鳴らしてます。

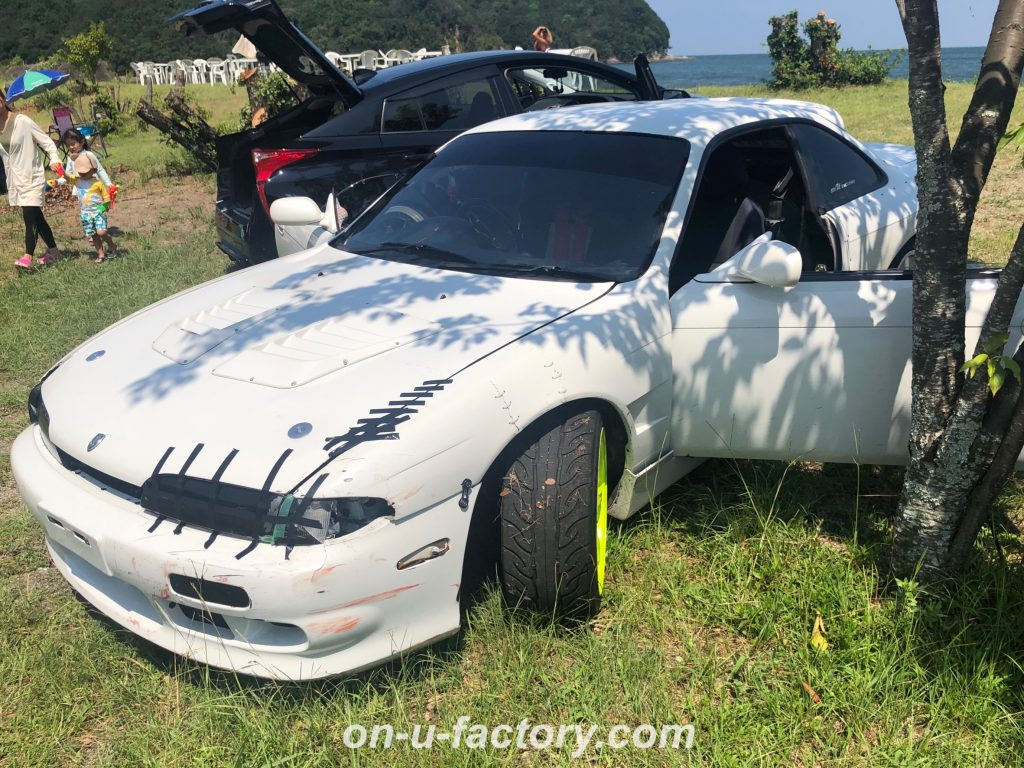

S14シルビア ドリフト仕様



大阪からはたんたんシルビアS14マジドリ車(O_O)!

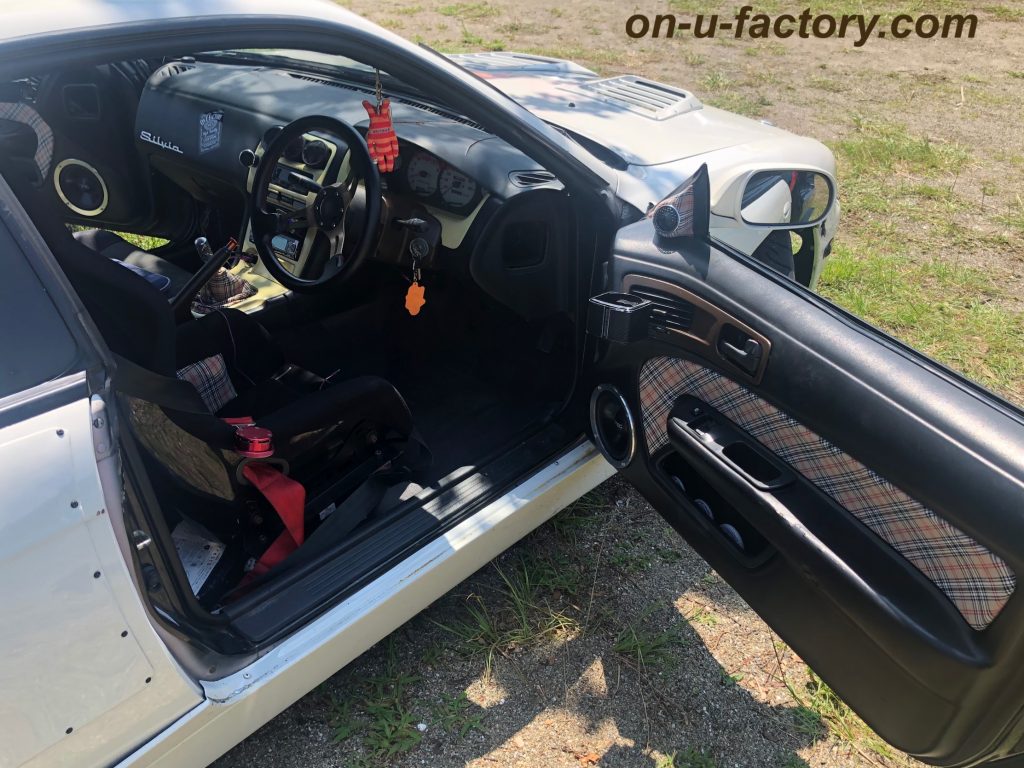

S14シルビア STEGアウターミッドスピーカー



ドアには此方もSTEG ST650Cシンプルアウターインストール。

チェック柄の生地でお洒落な感じに。

アンプは手のひらサイズなのにmax480WのESX QM-TWOで鳴らします。



ユナイテッドサウンドアワード受賞



なんと!たんたん様、本日のユナイテッドサウンドアワードを受賞という快挙でしたw。

副賞にHERTZのサブウーファーボックスdieciシリーズのDST30.3Bをゲットされました!!

ドリ車ですけどサブウーファーを載せて低音も楽しい車に__(^_^)

思いのほか軽いボックスなのでご安心を(^。^)b



参加者の皆様お疲れ様でした。

そしてイベント運営のユナイテッドサウンドの皆様色々とありがとうございました(^-^)/









2019年8月4日

ご無沙汰しておりました!

余りに長い間ブログを放置してましたので何と書き始めたらいいか悩みますが、それなりにお店はちゃんと営業しておりまして…(笑)。
ご心配を頂いた皆さまありがとうございます。
普通に生きてます(^_^)a

木材バッフルなどの制作用CNCルーター

なにをしていたのかと言いますと、
↑CNCルーターと言う木工加工機のオペレーティングのお勉強、並びにAUTO CADによる作図のお勉強等をしながらお店の経営、お客様の車両のオーディオインストール等を機械加工に絡めながらやっておりました(^。^)b

CADでバッフル図面

CNCルータでスピーカー台座を切り出し

このCNCルーター加工機を使ってより正確により効率的に作業が出来るようになりました。

オンユーファクトリー オリジナル木製バッフル

と言う事でこれからも新生?オンユーファクトリーを宜しくお願いします(^_^)/

2017年10月19日

突然ですが、引越しました(^。^)

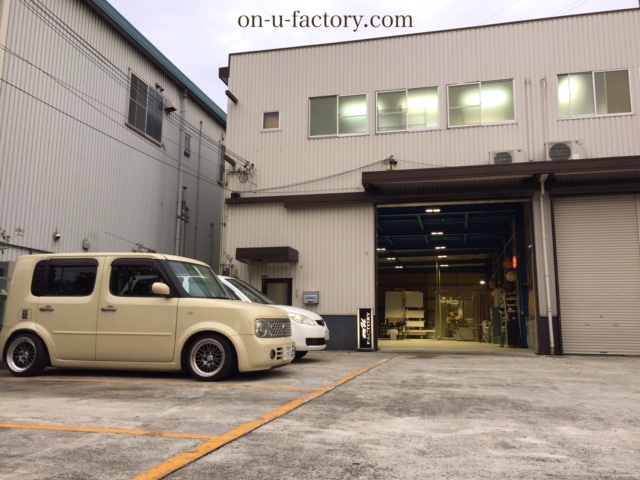

オンユーファクトリー新店舗
既にご存じの方もいらっしゃると思いますが、お店を京都の宇治から大阪の門真に進出してきました。

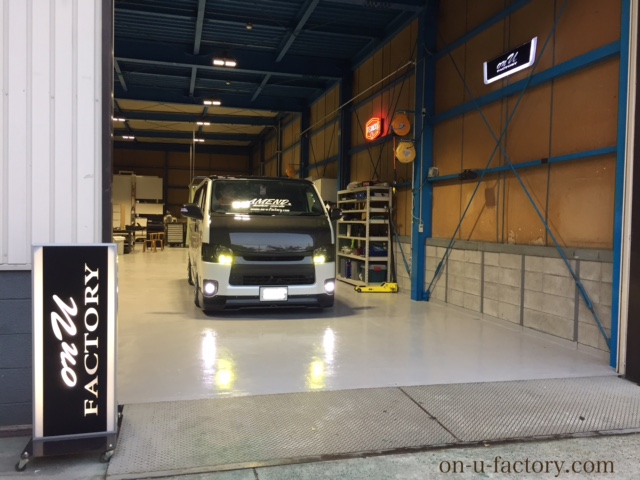

オンユーファクトリー店舗入り口
遠くなってしまう方もこれまで通りに、近くなった方もこれまで以上にどうぞご贔屓によろしくお願いいたしますm(._.)m
オンユーファクトリー店内
しばらく不定期な営業時間になりますが夕方5時位からのオープンになると思います(^。^)a
日曜日は昼間もオープンします(^-^)

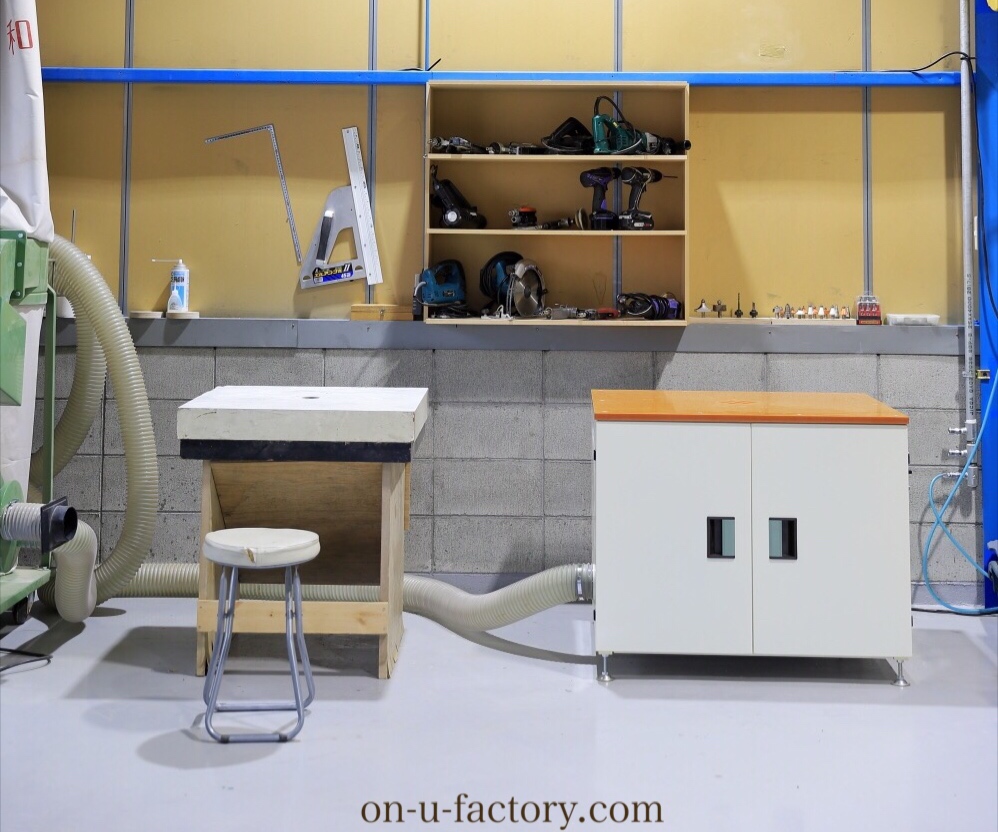

オーディオ機器木材加工スペース
結構広い店になったので是非遊びに来てくださいね(^-^)/

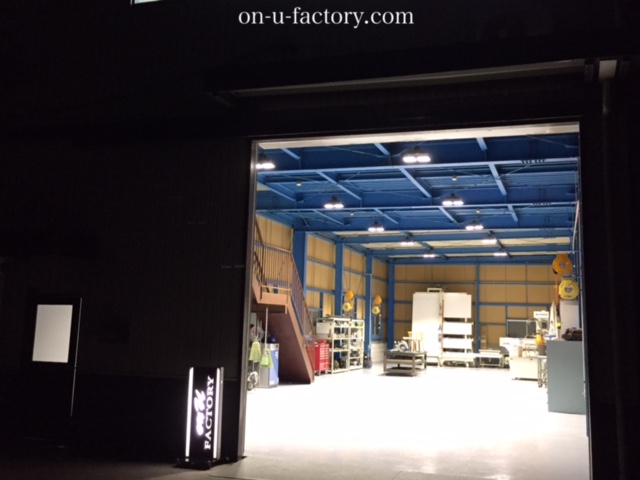

onufactory夜の外観
これからもオンユーファクトリーをよろしくお願いしますm(._.)m

2017年7月4日

K君エリシオンにパイオニア1RSスピーカー取り付け

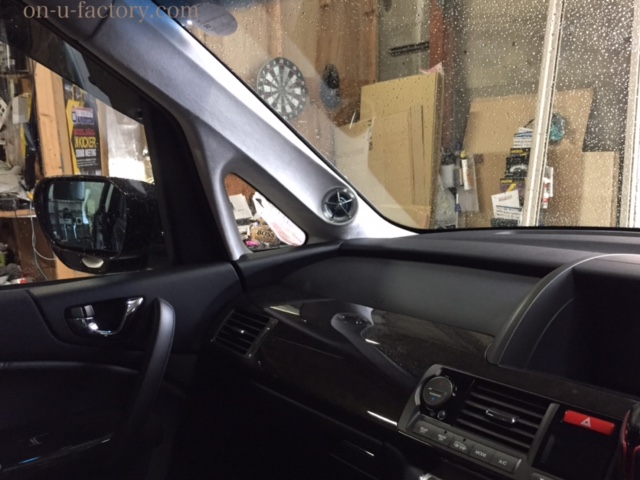

Pioneer 1RS ツィーターピラー埋め込み
Aピラーにパイオニアの名機1RSのツィーターの埋め込み製作をさせていただきました。
Aピラー スピーカーインストール
ドアのミッドバスも1RSで此方はバッフルを製作し純正位置にインナーで取り付けしました。

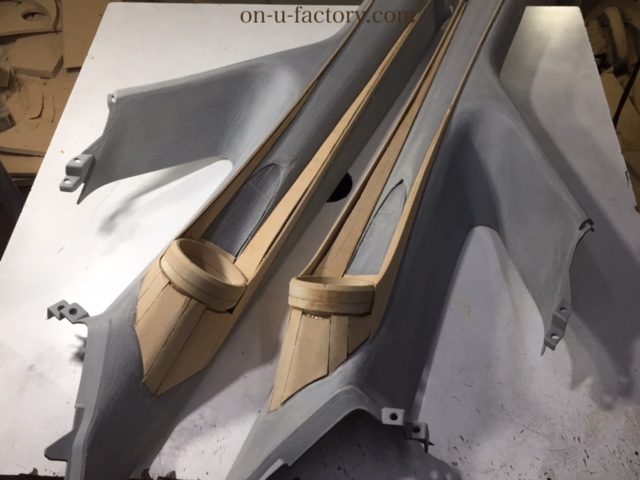

Aピラー加工中
一部の方からのリクエストをいただいてましたのでたまには製作途中の写真も載せましょうかね。
Aピラーはこんな感じで骨組みを作りパテを盛って製作しております。

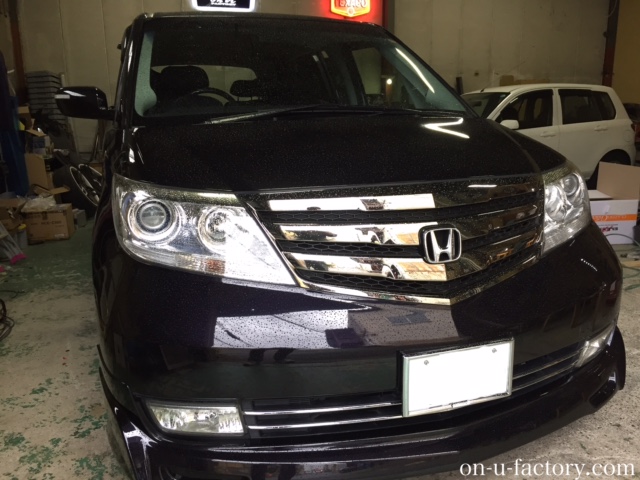

ホンダエリシオン オンユーファクトリー
K君次はドアアウター製作ご依頼お待ちしてます。

2017年6月25日

H様ハイエースFOCALスピーカー3way化!

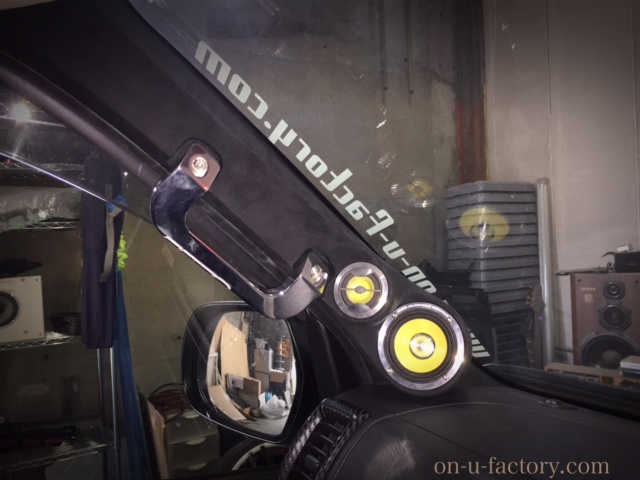

ハイエース フォーカルツィーター&スコーカーをAピラーにインストール onufactory
FOCALのスピーカー165krx2→165krx3に載せ替えという事でAピラーを製作させていただきました(^-^)

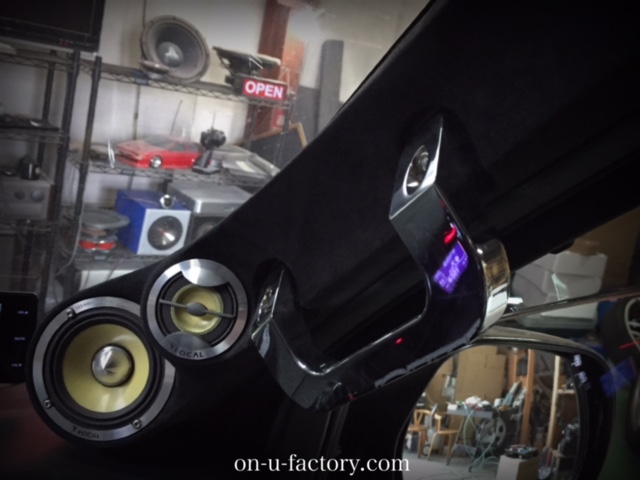

FOCALのスピーカー165krx2→165krx3を同一指向に取付
ツィーター、スコーカー、ミッドバスの全てのスピーカーの焦点を同じ向きに合わせるのがオンユーファクトリー流の取り付けの一つです。
AピラーのFOCALスピーカーをアップに
H様いつもありがとうございます。

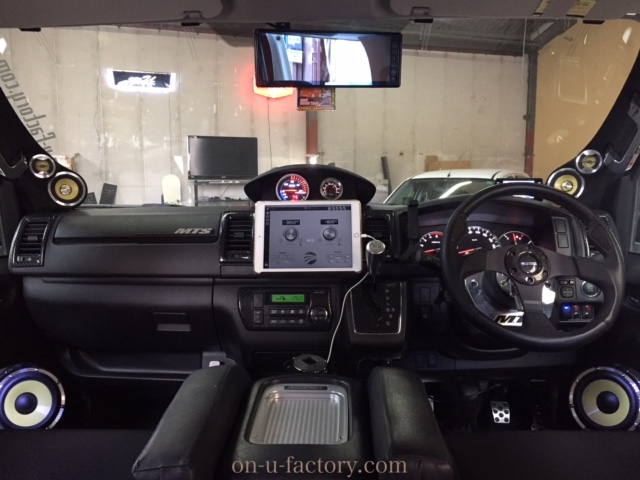

フォーカル6つのスピーカー オンユーファクトリー

2017年2月18日

O様 フィアットアバルト PHD2wayスピーカー取付け

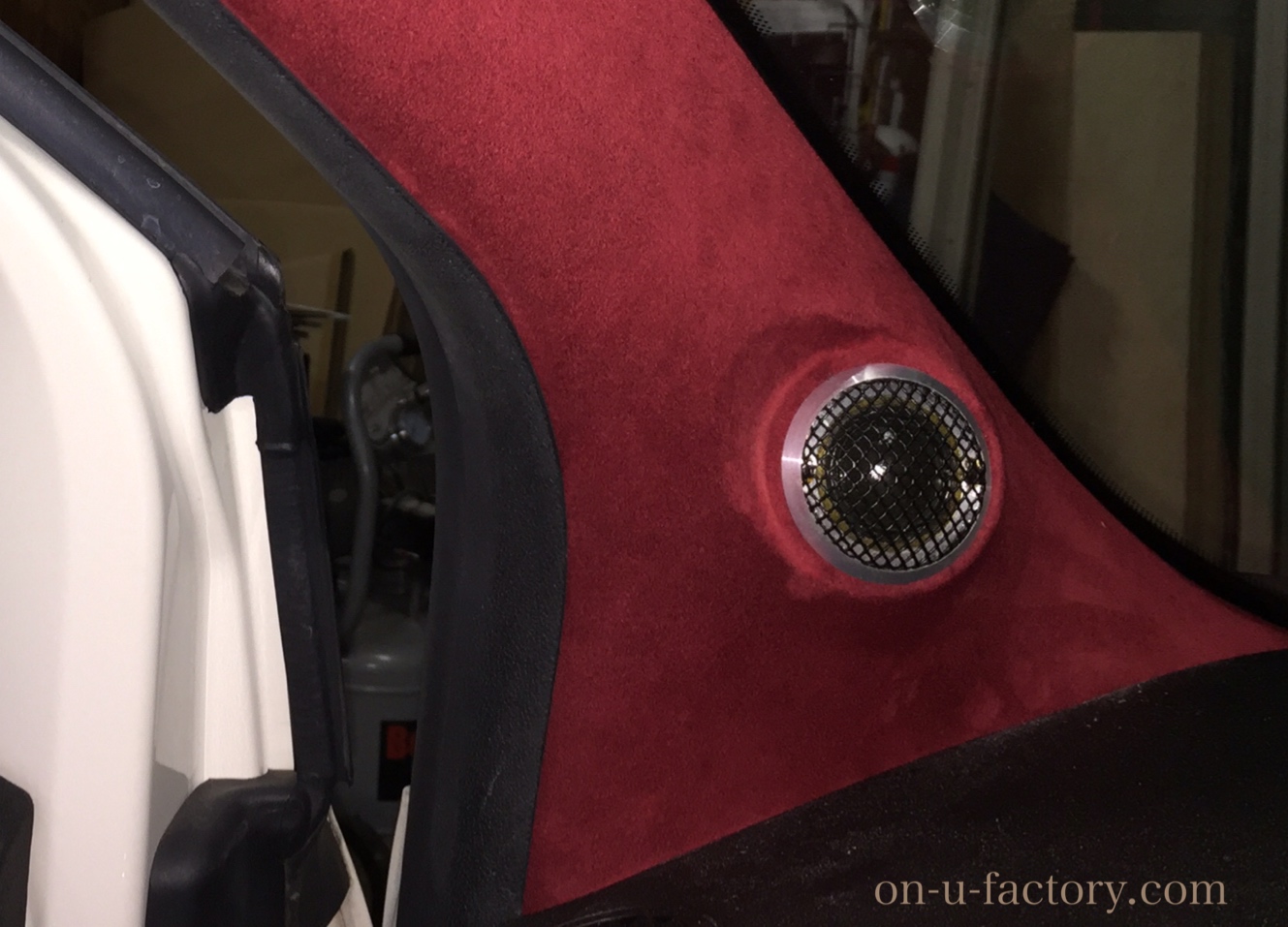

フィアットアバルト AピラーにPHDのツィーターを埋め込み
今回はフィアットアバルトにネオクラシカル系スピーカーを合わせシックな色合いの差し色ボルドーでAピラーを仕上げました。

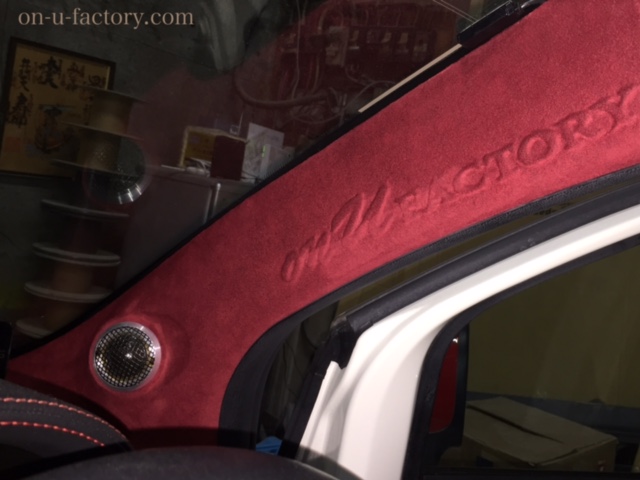

Aピラーにオンユーファクトリーの浮き文字
運転席側のピラーには少し懐かしい雰囲気の浮文字をサラッと演出。

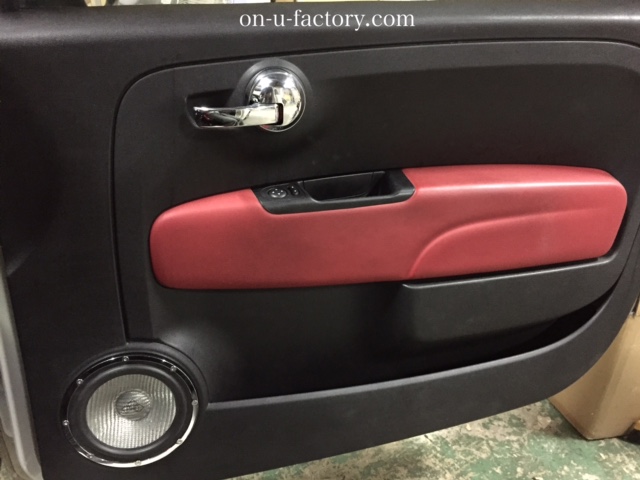

純正風デザイン アウターミッドバススピーカー
ドアのミッドバススピーカーは純正のデザインを全く変える事無くアウター化。
メッキのスピーカーバスケットとドアハンドルの相性もぴったりですね。
イタリア製PHD 2wayスピーカー
今回使用のスピーカーはイタリアの名門PHDのフラッグシップAF6.1kitproの2wayスピーカー。
アルミファイバーコーンが綺麗なちょいアンティークなスピーカーです。
フィアットアバルト オンユーファクトリー
イタリアの車にはイタリアのオーディオが良く似合う気がします(^。^)

2017年2月4日

S様フィットダイヤトーンDS-G50アウターバッフル加工取付け


今回は超シンプルにグリル付きでアウターバッフル加工をさせていただきました。

純正の内装のデザインを大きく変えること無くアウターバッフルならではのしっかりした低域の音を楽しめる大人仕様に仕上がってます。

2016年12月20日

Y様 フォルクスワーゲンシャラン morel tempo6 取付 け


フォルクスワーゲンのシャランにmorelの2wayスピーカーtempo6を取付けさせていただきました。

ドアスピーカーはインナーバッフルを制作。
ツィーターはAピラーに純正ピラーの形状の関係でマウントを制作しての取付けをしています。

フォルクスワーゲン車のインナーバッフルは背が高いので背圧の逃げをスムーズにする為にテーパー処理を施してます。

スピーカーを駆動するパワーアンプは懐かしのSOUNDSTREAMreference404sを使用。
